做非標機械設計，應該考慮這幾個問題

今天給大家介紹一下非標機械設計中需要考慮的問題：

一、人機學的結構設計

1.合理選定操作姿態

2.設備的工作臺高度與人體尺寸比例應采用合理數值

3.合理安置調整環節以加強設備的適用性

4.機械的操縱、控制與顯示裝置應安排在操作者面前最合理的位置

5.顯示裝置采用合理的形式

6.儀表盤上的刻字應清楚易讀

7.旋鈕大小、形狀要合理

8.按鍵應便于操作

9.操作手柄所需的力和手的活動范圍不宜過大

10.手柄形狀便于操作與發力

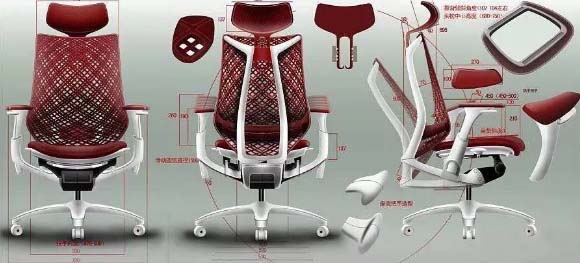

11.合理設計座椅的尺寸和形狀

12.合理設計座椅的材料和彈性

13.不得在工作環境有過大的噪聲

14.操作場地光照度不得太低

二、機架結構設計

1.減少型芯數目

2.避免用型芯撐以防滲漏

3.改變內腔結構保證芯鐵強度和便于清砂

4.注意小尺寸的部位

5.改善鑄件冷卻狀況

6.簡化鑄件造型

7.改進結構，省去型芯

8.防止鑄造機架變形

9.喉口處結構應加固

10.注意加強底座的抗扭轉剛度

11.改鑄件為沖焊結構

12.將鍛件改為鑄鍛焊結構

13.減小壁厚，節約金屬

三、提高精度的結構設計

1.盡量不采用不符合阿貝原則的結構方案

2.避免磨損量產生誤差的互相疊加

3.避免加工誤差與磨損量互相疊加

4.導軌的驅動力作用點，應作用在兩導軌摩擦力的壓力中心上，使兩條導軌摩擦力產生的力矩互相平衡

5.對于要求精度較高的導軌，不宜用少量滾珠支撐

6.要求運動精度的減速傳動鏈中，最后一級傳動比應取最大值

7.測量用螺旋的螺母扣數不宜太少

8.必須嚴格限制螺旋軸承的軸向竄動

9.避免軸承精度的不合理搭配

10.避免軸承徑向振擺的不合理配置

11.避免緊定螺絲釘影響滾動導軌的精度

12.當推桿與導路之間間隙太大時，宜采用正選機構，不宜采用正切機構

13.正選機構精度比正切結構高

四、裝配和維修的機械結構設計

1.拆卸一個零件時避免必須拆下其他零件

2.避免同時裝入兩個配合面

3.要為拆裝零件留有必要的操作空間

4.避免因錯誤安裝而不能正常工作

5.采用特殊結構避免錯誤安裝

6.采用對稱結構簡化裝配工藝

7.柔性套安裝時要有引導部分

8.難以看到的相配零件，要有引導部分

9.為了便于用機械手安裝，采用卡扣或內部鎖定結構

10.緊固件頭部應具有平滑直邊，以便拾取

11.零件安裝部位應該有必要的倒角

12.自動上料機構供料的零件，應避免纏繞搭接

13.簡化裝配運動方式

14.對一個機械應合理劃分部件

15.盡量減少現場裝配工作量

16.盡量采用標準件

17.零件在損壞后應易于拆下回收材料
